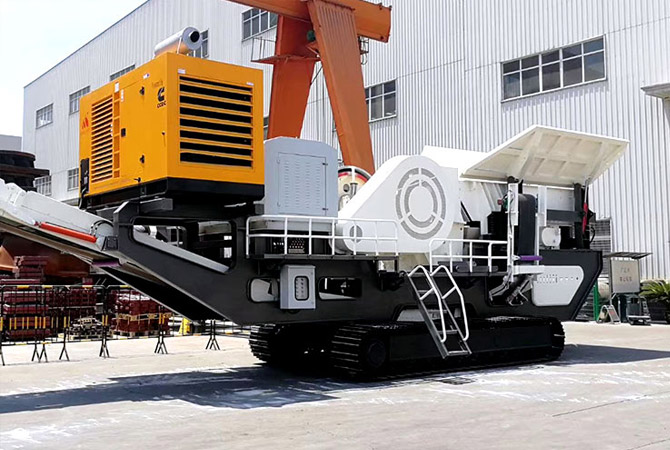

新型全自动履带式移动破碎筛分站，厂家直销，质保承诺

产品介绍

红星移动式破碎筛分站是红星机器众多明星产品中的一员，它的诞生来自于北欧（履带破的发源地）同类产品的先进理念与我公司高品质主设备的融合，同时结合中国国情，自主研发的高性能移动式破碎筛分系统。先进的理念结合精湛的工艺以及高标准的质量检验是每一台红星移动破的品质保证，7*24小时售后服务更为您的生产打消后顾之忧。

选择红星，确保您的运营和收益持续、无间断。

作业优势

高产能

搭载主机均为先进的欧版设备，更优化的腔型设计和高质量的易损件，保证良好的操作可靠性和设备开机率，效率更高。

高可靠性

四十多年矿山设备生产技术经验积淀，拥有高水准的工程技术人才，配以严苛的质量检验标准和原厂组件，保证设备可靠耐用。

节能与环保

采用符合最新排放标准的知名品牌发动机及先进的液压和动力系统，先进的防尘降噪技术，使机器设备对现场环境的影响降至最低。

安全

各种安全护罩和安全锁止装置，一键式自动启动和停止，方便触及的急停按钮等都能最大程度保护人员和设备的安全。

操作维护保养简单

一键式自动启动和停止，方便、直观的操控理念，便利的操控平台，维护保养轻松易达。

可选的动力系统

拥有全液压、D型油电混合、E型外接电源多种动力形式，客户根据燃料成本、运行成本、等实际情况选择最佳的成套设备。

工作原理

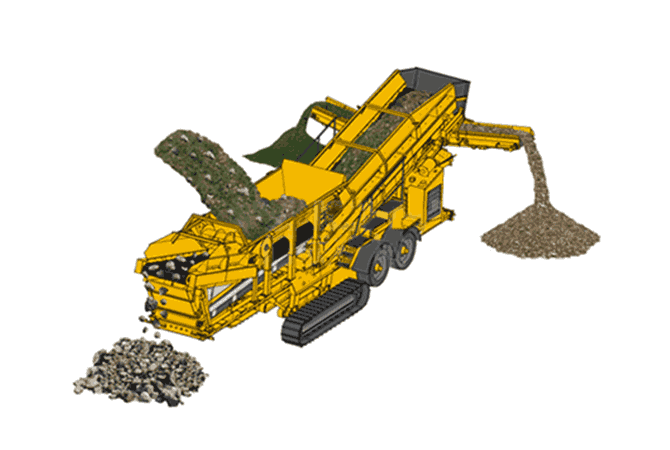

物料经给料机均匀输送到颚式破碎机内，经颚式破碎机初破后的物料经输送机送入反击式破碎机进行二次破碎，破碎出的物料经振动筛筛分，满足破碎要求的物料由输送机输出，不满足要求的物料再次进入反击式破碎机破碎，整个履带式颚式破碎机+反击式移动破碎站生产线通过圆振动筛构成闭路系统，实现物料的循环破碎，成品物料由输送机输出，进行连续破碎作业。

履带式移动破碎筛分站原理

履带Wotetrack颚式破碎站

履带Wotetrack双动力反击式破碎站

履带Wotetrack圆锥破碎站

履带Wotetrack移动制砂站

履带Wotetrack双动力筛分站

型号 WT96和WT106

型号		WT96	WT106
运输外形尺寸	长度	14200mm	15200mm
	宽度	2900mm	3000mm
	高度	3470mm	3600mm
	重量	38t	50t
给料机	料斗容积	5m³	6m³
	装载高度	3900mm	4100mm
	给料机型号	GZDT3895	GZDT1145
出土皮带机	尺寸(宽×长)	800×9000mm	1200×12000mm
出土皮带机	卸料高度	3100mm	3200mm
破碎机	型号	CJ96	CJ120
	进料口	930×580mm	1060×700mm
	最大进料尺寸	480mm	560mm
主皮带机	尺寸(宽×长)	800×9000mm	1200×12000mm
主皮带机	卸料高度	3100mm	3200mm
除铁器	型号	RCYQ-8	RCYQ-10
柴油发动机	功率	96kw	132kw
柴油发动机	制造商	卡特帕金斯	卡特帕金斯
整机	功率	112.9kw	196.2kw
整机	控制方式	有线/无线(选配)	有线/无线(选配)

型号 WT120

型号		WT120
运输外形尺寸	长度	15200mm
	宽度	3200mm
	高度	3700mm
	重量	65t
给料机	料斗容积	6m³
	装载高度	4300mm
	给料机型号	GZDT1245
出土皮带机	尺寸(宽×长)	1200×12000mm
出土皮带机	卸料高度	3400mm
破碎机	型号	CJ120
	进料口	1200×870mm
	最大进料尺寸	700mm
主皮带机	尺寸(宽×长)	1200×12000mm
主皮带机	卸料高度	3400mm
除铁器	型号	RCYQ-10
柴油发动机	功率	132kw
柴油发动机	制造商	卡特帕金斯
整机	功率	196.2kw
整机	控制方式	有线/无线(选配)

型号 WT1110-D和WT1110S-D和WT1110S-D

型号	WT1110-D	WT1110S-D	WT1213-D
整机重量	42t	47t	55t
给料机：料斗容积	3m³	3m³	5m³
预选筛：筛网规格(选配)	1040×924mm	1040×924mm	1140×924mm
破碎机：型号	CI1110M	CI1110M	CI1213M
底盘给料机：型号(选配)	GZD1220	GZD1220	GZD1524
出土皮带机：尺寸(宽×长)	650×3500mm	650×3500mm	650×3500mm
主皮带机：尺寸(宽×长)	1000×8500mm	1000×8500mm	1000×9900mm
返料网：筛网规格	O	1500×3600	O
筛底皮带机：尺寸(宽×长)	O	1000×5800mm	O
转接皮带机：尺寸(宽×长)	O	650×2500mm	O
返料皮带机：尺寸(宽×长)	O	500×8000mm	O
柴油发动机：功率	200kw	200kw	285kw
整机：总功率	157kw	168kw	198kw

型号 WT1213S-D和WT1316-D

型号	WT1213S-D	WT1316-D
整机重量	60t	67t
给料机：料斗容积	5m³	5m³
预选筛：筛网规格(选配)	1140×924mm	1240×930mm
破碎机：型号	CI1213M	CI1316
底盘给料机：型号(选配)	GZD1524	GZD1726
出土皮带机：尺寸(宽×长)	650×3500mm	650×3500mm
主皮带机：尺寸(宽×长)	1000×9900mm	1000×11000mm
返料网：筛网规格	1500×4200mm	O
筛底皮带机：尺寸(宽×长)	1000×6200mm	O
转接皮带机：尺寸(宽×长)	650×2800mm	O
返料皮带机：尺寸(宽×长)	500×9200mm	O
柴油发动机：功率	300kw	380kw
整机：总功率	224.4kw	285.4kw

型号WT160SC和WT250SC

型号		WT160SC	WT250SC
运输外形尺寸	长度	16800mm	19000mm
	宽度	3500mm	3600mm
	高度	3700mm	3800mm
	重量	50t	60t
上料输送机	料斗容积	3m³	3m³
	装载高度	2600m	2600m
	装载宽度	1900mm	1900mm
	尺寸(宽×长)	1000×6300mm	1000×6300mm
破碎机	型号	SC160	HP400
	进料口	75-360mm	75-450mm
	最大进料口尺寸	360mm	450mm
	最小排料口	8-25mm	8-35mm
主皮带机	尺寸(宽×长)	1000×9000mm	1000×11000mm
主皮带机	卸料高度	3100mm	3490mm
返料筛	卸料高度	4200mm	4400mm
	型号	HX1536	HX1536
	筛网规格	1500×3600mm	1500×3600mm
筛底皮带机	尺寸(宽×长)	1000×5600mm	1000×6500mm
筛底皮带机	卸料高度	3020mm	3020mm
筛头皮带机	尺寸(宽×长)	650×2100mm	650×2100mm
筛头皮带机	卸料高度	1370mm	1370mm
返料皮带机	尺寸(宽×长)	650×10000mm	650×10000mm
返料皮带机	卸料高度	4200mm	4200mm
柴油发动机	功率	96kw	132kw
柴油发动机	制造商	卡特帕金斯	卡特帕金斯
整机	功率	207.12kw	362.12kw
整机	控制方式	有线/无线(选配)	有线/无线(选配)

型号WT300HPM和WT400HPM

模型		WT300HPM	WT400HPM
运输外形尺寸	长度	19000mm	19500mm
	宽度	3900mm	3900mm
	高度	3800mm	3800mm
	重量	55t	65t
上料输送机	料斗容积	3m³	3m³
	装载高度	2600m	2800m
	装载宽度	1900mm	1900mm
	尺寸(宽×长)	1000×6300mm	1200×6500mm
破碎机	型号	HP300	HP400
	进料口	60-200mm	68-280mm
	最大进料口尺寸	200mm	280mm
	最小排料口	8-45mm	8-51mm
主皮带机	尺寸(宽×长)	1000×10000mm	1000×11000mm
主皮带机	卸料高度	3490mm	3690mm
返料筛	卸料高度	4400mm	4400mm
	型号	HX1536	HX1536
	筛网规格	1500×3600mm	1500×3600mm
筛底皮带机	尺寸(宽×长)	1000×5600mm	1000×6500mm
筛底皮带机	卸料高度	3020mm	3300mm
筛头皮带机	尺寸(宽×长)	650×2100mm	650×2100mm
筛头皮带机	卸料高度	1370mm	1370mm
返料皮带机	尺寸(宽×长)	650×11000mm	650×11000mm
返料皮带机	卸料高度	4400mm	4400mm
柴油发动机	功率	106kw	132kw
柴油发动机	制造商	卡特帕金斯	卡特帕金斯
整机	功率	267.12kw	362.12kw
整机	控制方式	有线/无线(选配)	有线/无线(选配)

模型		WT0818	WT0926
运输外形尺寸	长度	14000mm	14000mm
	宽度	3200mm	3200mm
	高度	3600mm	3600mm
	重量	30t	35t
给料机	料斗容积	3m³	3m³
	装载高度	2600mm	2600mm
	输送机型号尺寸	B1000×6000mm	B1000×6000mm
破碎机	型号	HVI0818	HVI0926
	进料粒度	35mm	40mm
	双电机功率	2×90kw	2×132kw
主皮带机	尺寸(宽×长)	1000×10000mm	1000×10000mm
主皮带机	卸料高度	3200mm	3200mm
柴油发动机	功率	75kw	75kw
柴油发动机	制造商	卡特帕金斯	卡特帕金斯
整机	功率	202.5kw	286.5kw
整机	控制方式	有线/无线(选配)	有线/无线(选配)

型号	ST722-D	ST833-D	ST6203-D
整机重量	34t	33t	44t
给料输送机：尺寸(宽×长)	1000×5000mm	1000×10000mm	1200×6000mm
振动筛：型号	VG722	SE833	LH6203
振动筛：筛网层数	2	3	3
中细料输送机：尺寸	O	B650mm	B800mm
粗料输送机：尺寸	B1000mm	B500mm	B1000mm
中料输送机：尺寸	B800mm	B800mm	B800mm
细料输送机：尺寸	B800mm	B1200mm	B800mm
转接输送机：尺寸	B1200mm	B650mm	B1400mm
柴油发送机：功率	100kw	100kw	100kw
整机：功率	54kw	57.5kw	65.5kw
